6 - PREPARAMOS EL CABLE PARALELO
EL CABLE PARALELO PARA CONECTAR LA BATERÍA DE SERIE CON LA 10S2P!
Hay que prestar mucha atención cuando se prepare este cable, tenemos que realizar una soldaduras muy buenas y asegurarnos que sean resistentes. Tener en cuenta que este cable tiene que soportar frió, calor, vibraciones.
Una soldadura fría que con el tiempo pueda hacer una mala conexión podría ser causa de averías en un futuro.
Yo personalmente encuentro difícil y laborioso hacer el cable, no exagero cuando digo que me cuesta mas de una hora en hacerlo. También es verdad que el primero me costa casi 3 horas!!!
Si tenéis dudas os recomiendo encargar el cable a Pedrin, aquí tenéis su alias Telegram: @pedrinterremoto
El os puede suministrar un cable de calidad.
Primero vamos a ver lo que necesitamos:
1 trozo de cable AWG14 rojo de 10cm y otro de 22cm
1 trozo de cable AWG14 negro de 10 y otro de 22cm
1 conector XT30 hembra
1 conector XT30 macho
1 conector XT60 macho
 |
| Material necesario para fabricar el cable paralelo |
Una recomendación, siempre soldar los cables al conector XT60 y XT30 con el otro conector conectado. Cuando voy a soldar los cables al conector XT60 hembra, a este ultimo tengo conectado un XT60 macho. Sobretodo para los XT30. Si no lo hacéis asi con el calor se va a derretir el plastico y se mueven los bornes, dejando el conector inutilizable!!
Empezamos con el conector XT30 hembra, para hacerlo cortamos un trozo de 10cm de cable AWG14 negro y rojo, soldar este conector es lo mas difícil porque hay que soldar los cables a L para poder luego instalar la batería sin que los cables estorben a la hora de colocar la batería. Lo normal seria darle la forma al cable a L y luego estañar, pero yo encuentro mas fácil poner un pequeño trozo de cable eléctrico de cobre rigido y darle la forma. Luego lo sujeto con un hilo recuperado de un trozo de los cables de balanceo de la bms. Una vez sujeto lo presento en el conector y lo saldo.
 |
| Trozo de cable de balanceo de la BMS, uso los hilos para sujetar |
 |
| Trozo de cable eléctrico rigido doblado a L sujetado con un hilo recuperado del cable de balanceo BMS |
 |
| Cable listo para soldar |
 |
| Cable soldado |

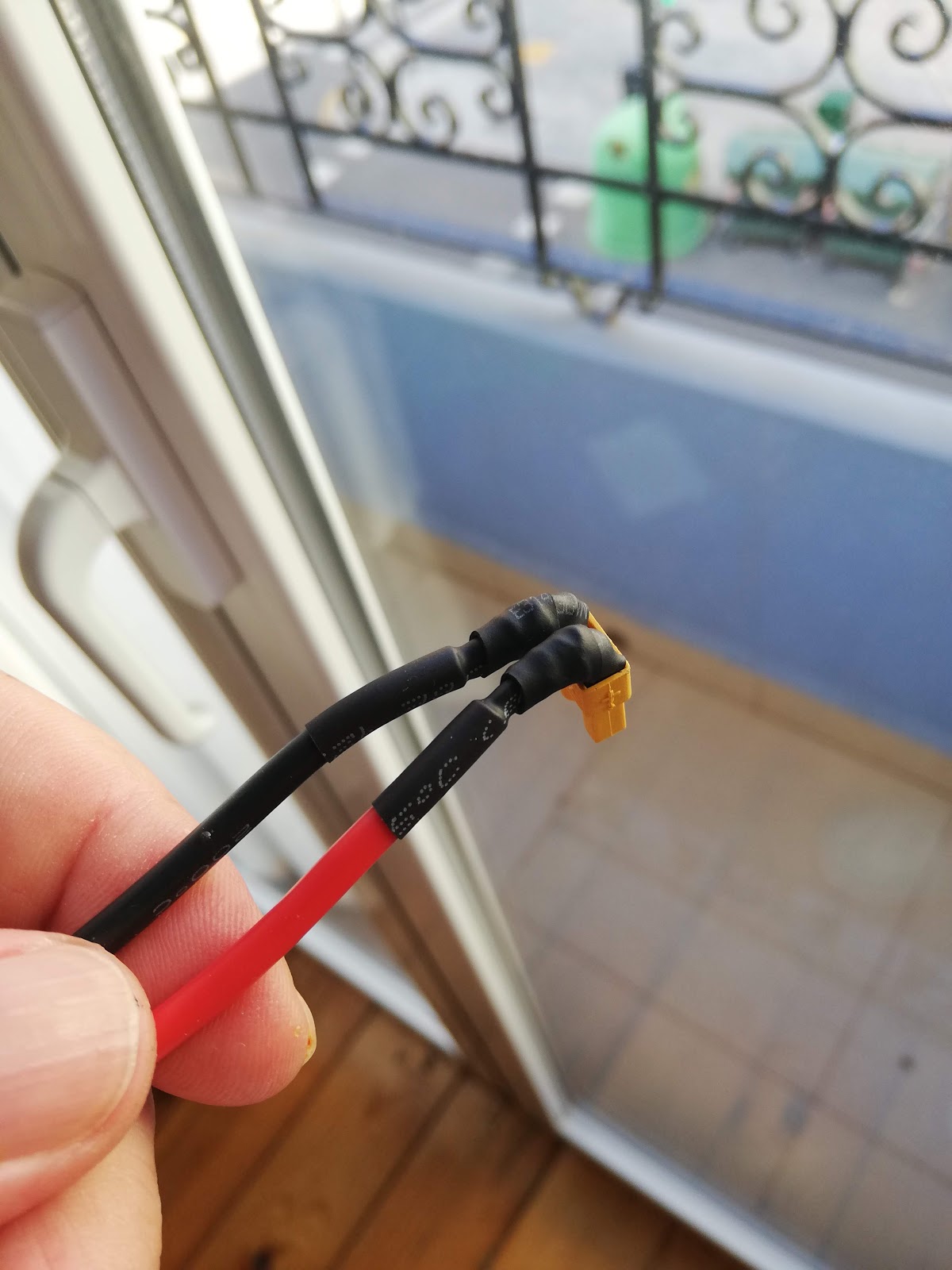

Como podéis ver en la foto el cable va hacia fuera. No es problema porque una vez acabado quito el conector XT30 macho y giro los cables hacia el interior para dejarlos paralelo. En las siguientes fotos se entiende mejor.
Bueno, ahora que hemos soldado el cable negativo es hora de soldar el positivo
 |
Bien, ahora cortamos 22cm de AWG14 negro y rojo, y a unos 12 cm mas o menos le quito 1cm de aislante
 |

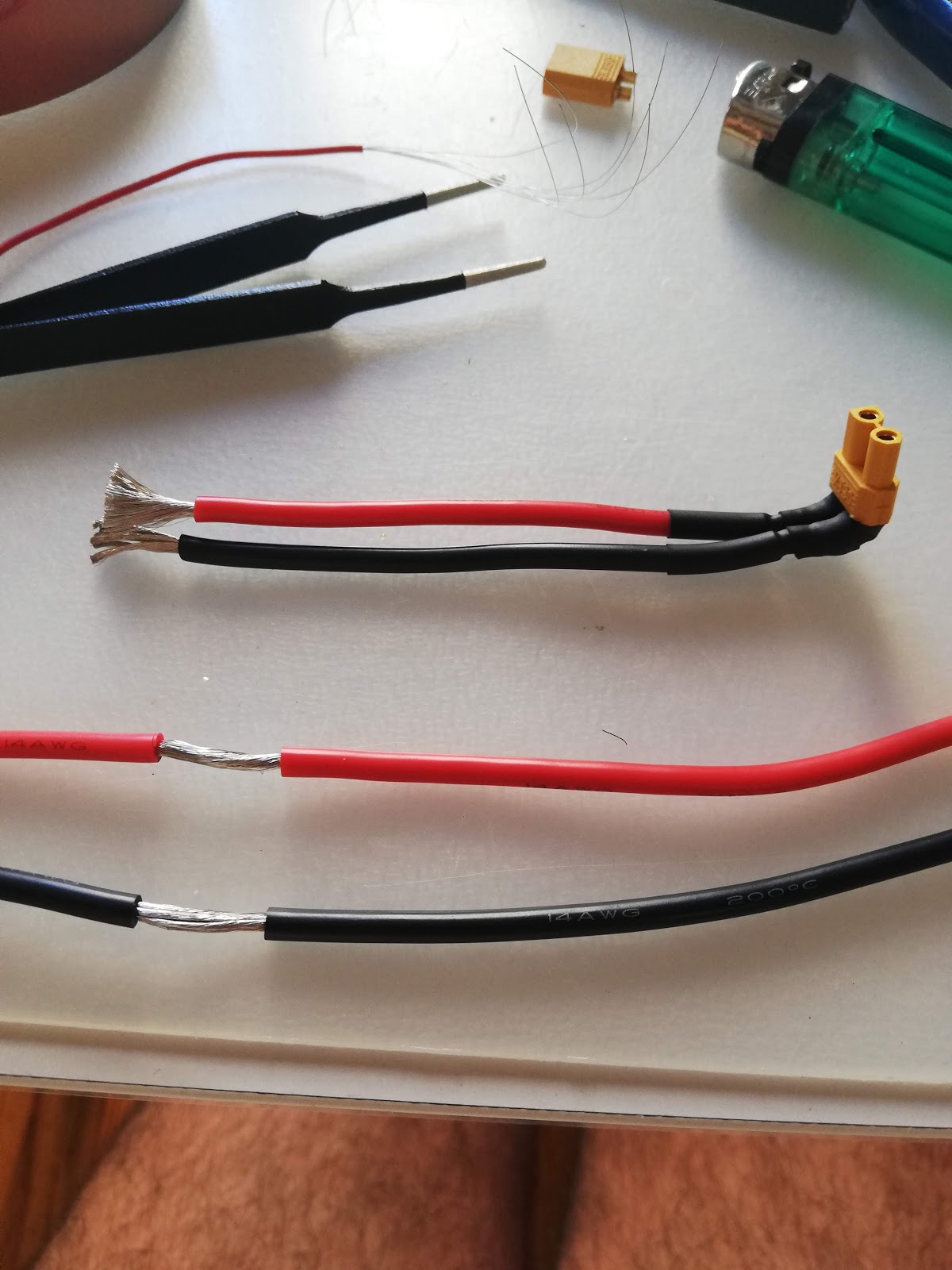

| a uno 12cm le quitamos 1cm de aislante |
 |
| Se empalma los cables, se sujetan con un hilo y listo para soldar |
 |
| Empalme soldado |
Por supuesto no olvidamos proteger las soldaduras con funda termoretractil!!
Una vez empalmados los cables nos falta solo poner da un lado el conector XT30 macho (esto es lo que luego se conecta a la batería stock) y en el otro lado el XT60 macho que se conecta a la batería 10S2P. Esta vez hay que soldarlos rectos, sin ninguna curva a L.
Yo sigo usando un trozo pequeño de cable rigido de cobre para soldar el conector XT30, me resulta mas fácil, uso la misma tecnica de sujetar con un hilo
 |
| Cable soldado al XT30 macho, este vez recto, sin curva a L |
Una vez soldado el XT30 toca al otro lado, aquí no hay problemas porque el cable AWG14 entra sin problemas en los bornes del conector, asi que es fácil soldarlo
Ahora nos falta poner otra funda termoretractil en los tres conectores y comprobar que el cable esta bien hecho
 |
| Ultima funda para proteger los cables |
 |
| Cable acabado |
Bien, con esto hemos acabado la ultima pieza fundamental para la realización de la batería. Ahora nos queda solo ver como se monta y como tenemos que modificar el firmware para poderla disfrutar!!!
